振動解析

電池架台の固有値解析

1. 01

   お客様の問題点

   電池架台の設計にあたり、解析によって精緻な固有値を取得し、設計要求である固有値20Hz以上を満たすことを確認したい、というご要望がありました。
2. 02

   問題点解決に向けたCTIの提案

   「実機の振動試験結果を用いて、実機の挙動に近い解析モデルを構築すること」を課題として設定しました。また、解析モデルの作成にあたっては、要素の種類やモデル化の範囲を見直し、試験結果との合わせ込みを行いました。これにより、設計要求の確認に加え、今後の設計展開を見据えた一般化モデルの考え方まで提案しました。
3. 03

   実施内容・適用手法・ソフトウェア

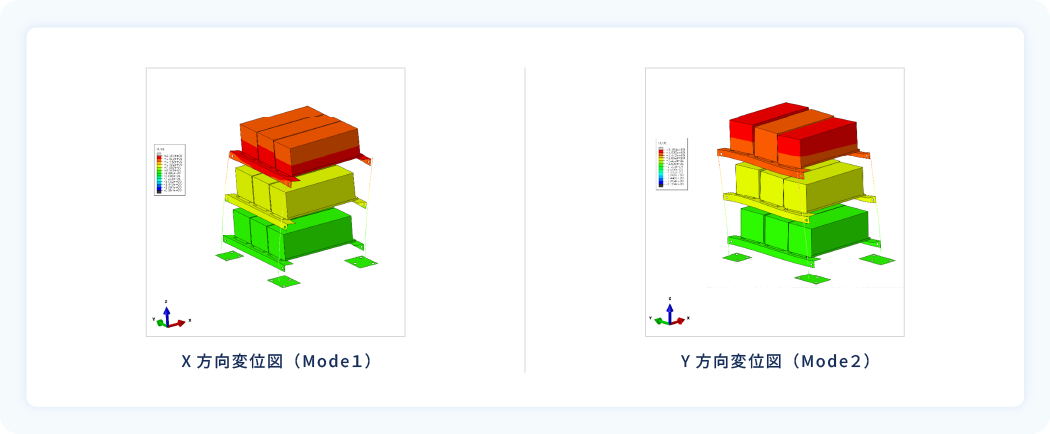

   Abaqusによる3次元モデルを用いて固有値解析を実施し、固有値の結果と変形モードをもとに、実験値との合わせ込みを行いました。

4. 04

   成果・お客様への効果

   形状に応じたモデル化方法を整理し、解析のみで固有値を評価する場合でも、ばらつきを見込んだ裕度を設定できるようになりました。また、拡張電池架台（新モデル）についても、設計要求20Hz以上という設計要求を満たすことを解析で確認できたため、設計検討の効率化とコスト削減につながりました。
