耐震診断
配管の耐震補強
-
01
お客様の問題点
工場の天井裏に敷設された薬液供給配管が地震時に破断し、内部の薬液が漏えいすると、下で働く従業員の安全が脅かされるおそれがありました。また、当該配管は社内の設備課が敷設していたため、図面や資料が残っていませんでした。 -
02
問題点解決に向けたCTIの提案
「想定地震時に配管で発生する応力を評価し、補強の要否と補強内容を提案すること」を課題として設定しました。また、評価に必要な情報を現地計測などによって収集し、解析から評価まで実施したうえで、地震時における漏えいの原因となる配管の破損をシミュレーションすることを提案しました。 -
03
実施内容・適用手法・ソフトウェア

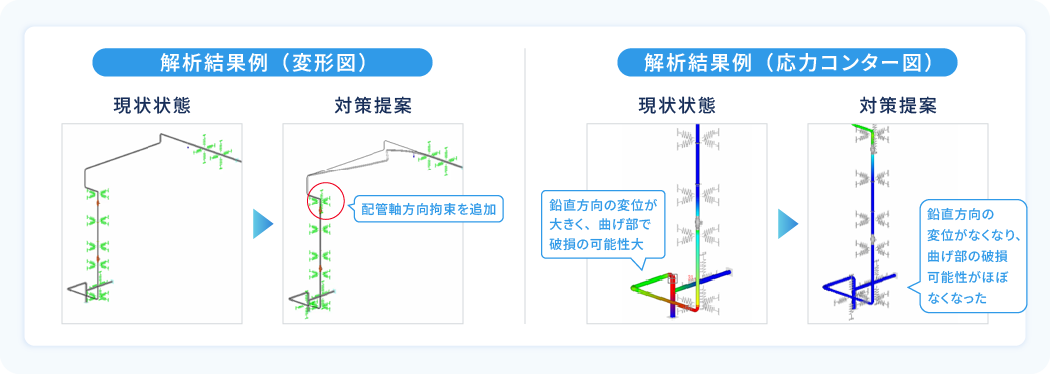

AutoPIPEによる3次元モデルを用いて、静的地震動による静解析を実施し、配管部材に発生する応力を評価しました。
-
04
成果・お客様への効果
最大応力の発生部位と支配要因を定量的に把握し、配管の耐震裕度を確認しました。これまで不明だった地震時の漏えい可能性を定量的に把握するとともに、補強対象となるサポートの位置を的確に特定し、耐震性の向上につなげました。
