耐震診断
工場建屋の地震応答解析
-
01
お客様の問題点
社内でBCPの強化を図るため、工場建屋の耐震補強を検討していました。しかし、増改築を繰り返しており、正式な図面がないため、補強箇所を特定できずにいました。 -
02
問題点解決に向けたCTIの提案
「現状に即した建屋モデルを用いて地震時の応答を定量的に評価し、効果的な補強案を提示すること」を課題として設定しました。また、現地調査によって建屋の構造や積載重量を把握するとともに、加速度センシングによって振動特性を把握し、現状に近いモデルを構築して耐震診断を行うことを提案しました。 -
03
実施内容・適用手法・ソフトウェア

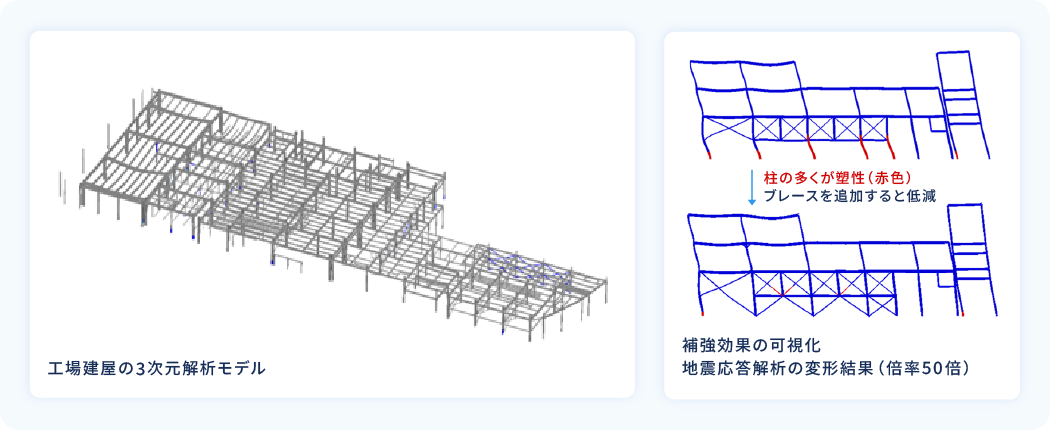

建屋の3次元モデルを作成し、Abaqusを用いて地震応答解析を実施しました。層間変形角、応答加速度、主要部材の応力を評価しました。建屋に入力する地震加速度は、当社保有の一次元地盤応答解析ソフト「GRAND」を用いて算出しました。
-
04
成果・お客様への効果
現状に即したモデルを構築することで、脆弱部位や補強効果を精度よく定量的に評価できました。これにより、過剰な全体補強を回避し、コストの最適化と改修可否の早期判断につなげました。
